全(quan)新FLIR Si2-PD和Si2-Pro聲學成像(xiang)儀,配備了智(zhi)能局(ju)部(bu)放電(dian)檢(jian)測(ce)分(fen)析功能,其可幫助(zhu)用戶檢(jian)測(ce)、辨識(shi)和分(fen)析電(dian)氣系(xi)統中,象征著存在(zai)問題和故(gu)障隱患的局(ju)部(bu)放電(dian),提(ti)前(qian)定(ding)位(wei)故(gu)障點,避免(mian)出現(xian)重大事(shi)故(gu),那么這款新品是(shi)如何做(zuo)到(dao)精準又快速的呢?

局(ju)部(bu)放(fang)電被聽(ting)見(jian)的必要(yao)性

顧名思義,局(ju)部(bu)放電(PD)指絕(jue)(jue)緣(yuan)(yuan)體局(ju)部(bu)故(gu)障(zhang),其可(ke)(ke)能(neng)在任(ren)何類型(固體、空(kong)(kong)氣(qi)、氣(qi)體、真(zhen)空(kong)(kong)或液體)的絕(jue)(jue)緣(yuan)(yuan)體上發生。如果電荷經常穿(chuan)過(guo)絕(jue)(jue)緣(yuan)(yuan)體,很可(ke)(ke)能(neng)導致(zhi)絕(jue)(jue)緣(yuan)(yuan)體被徹底(di)擊穿(chuan),從而(er)造(zao)成災難(nan)性的故(gu)障(zhang),因(yin)此及時發現局(ju)部(bu)放電非常重要,它能(neng)有效(xiao)規避重大事故(gu)的發生。

局(ju)部(bu)放(fang)電(dian)(dian)(dian)(dian)分(fen)為多種不同(tong)類型,其(qi)特征因類型而異。在實際(ji)應用中,可分(fen)為四類:負電(dian)(dian)(dian)(dian)暈(yun)放(fang)電(dian)(dian)(dian)(dian)、正負電(dian)(dian)(dian)(dian)暈(yun)放(fang)電(dian)(dian)(dian)(dian)、浮動放(fang)電(dian)(dian)(dian)(dian)以(yi)及表(biao)面或內(nei)部(bu)放(fang)電(dian)(dian)(dian)(dian)。不同(tong)放(fang)電(dian)(dian)(dian)(dian)類型的局(ju)部(bu)放(fang)電(dian)(dian)(dian)(dian)相位分(fen)布(PRPD)圖譜略有差(cha)異,想要詳細解(jie)讀(du)的用戶可以(yi)關注公(gong)眾號“菲力爾”,獲取“FLIR Si2系列(lie)聲學成像(xiang)儀局(ju)部(bu)放(fang)電(dian)(dian)(dian)(dian)檢測深(shen)度分(fen)析(xi)白皮書(shu)”,它能讓您對(dui)局(ju)部(bu)放(fang)電(dian)(dian)(dian)(dian)有更深(shen)層次的理解(jie)!

聲(sheng)學成像儀智(zhi)能分類局(ju)部放電的類型

不同類型的局部(bu)放電(dian)(dian)主要(yao)表現為50或(huo)60Hz周期(qi)的不同時段中的脈沖或(huo)脈沖簇。對局部(bu)放電(dian)(dian)進(jin)行電(dian)(dian)氣測量(liang),能(neng)夠測出這些(xie)脈沖期(qi)間(jian)轉移的電(dian)(dian)荷,并顯(xian)示其(qi)與電(dian)(dian)壓(ya)相(xiang)位的相(xiang)對關(guan)系。這就(jiu)是所謂的局部(bu)放電(dian)(dian)相(xiang)位分布(bu)(PRPD)圖譜。

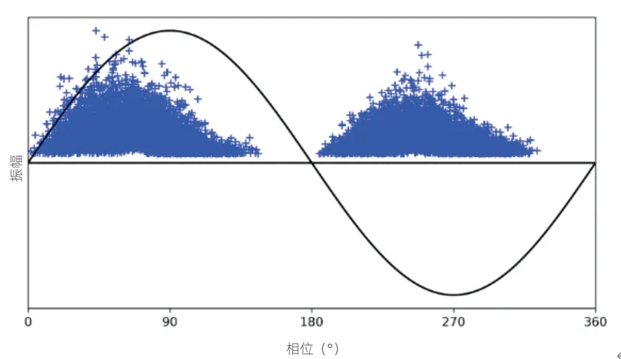

局(ju)部(bu)放電相位分布(PRPD)圖譜(pu)

PRPD圖(tu)譜具備數種特征,可(ke)(ke)(ke)用(yong)于(yu)推斷存疑局部(bu)放電的(de)類型(xing)。例如(ru),PRPD圖(tu)譜通常擁(yong)有兩(liang)(liang)個(ge)明(ming)顯的(de)脈沖(chong)簇(cu),一個(ge)靠(kao)近正電壓峰(feng)值,另一個(ge)則靠(kao)近負電壓峰(feng)值,這些(xie)脈沖(chong)簇(cu)的(de)大小和形(xing)狀(zhuang)可(ke)(ke)(ke)能不(bu)同。這兩(liang)(liang)個(ge)脈沖(chong)簇(cu)在大小和形(xing)狀(zhuang)上可(ke)(ke)(ke)能對(dui)稱,也可(ke)(ke)(ke)能高度(du)不(bu)對(dui)稱。在某些(xie)情況下,可(ke)(ke)(ke)能只存在一個(ge)脈沖(chong)簇(cu)而非兩(liang)(liang)個(ge)。因此(ci),可(ke)(ke)(ke)以根據(ju)不(bu)同的(de)PRPD圖(tu)譜來判斷局部(bu)放電的(de)類型(xing)。

FLIR聲學(xue)成(cheng)像(xiang)儀將自動檢(jian)測具(ju)有(you)較強50或(huo)60Hz周期(qi)性的(de)信號,并構(gou)建(jian)類(lei)似(si)的(de)PRPD圖(tu)譜(pu)。但(dan)要(yao)注(zhu)意,即使聲學(xue)成(cheng)像(xiang)儀界面(mian)顯示了PRPD圖(tu)譜(pu),也不代表聲源一定是局部放電(dian)。例如,某(mou)些類(lei)型(xing)的(de)低壓電(dian)子設備也可(ke)能產生類(lei)似(si)的(de)周期(qi)性圖(tu)譜(pu),因此還要(yao)進一步分(fen)析(xi)。

選擇FLIR Si2聲學成像(xiang)儀的(de)優(you)勢

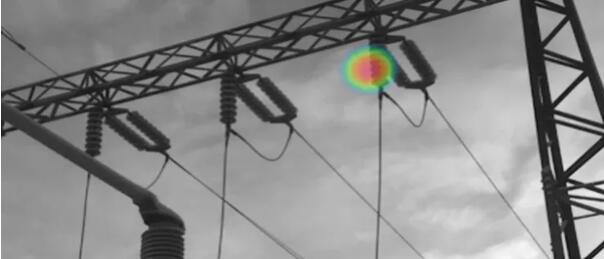

FLIR Si2系列聲(sheng)(sheng)學成像儀內置124枚(mei)麥(mai)克(ke)風,接收頻率范圍(wei)在(zai)2kHz至130kHz,涵(han)蓋了局部放電的(de)(de)聲(sheng)(sheng)波范圍(wei),在(zai)遠距(ju)離或(huo)嘈(cao)雜環境中也(ye)能(neng)直(zhi)觀地(di)顯示超聲(sheng)(sheng)波信息,生成精確的(de)(de)聲(sheng)(sheng)像。聲(sheng)(sheng)像實時疊(die)加(jia)在(zai)可見(jian)光數碼(ma)圖像上,使用戶可以準確地(di)查明異常聲(sheng)(sheng)音來源。

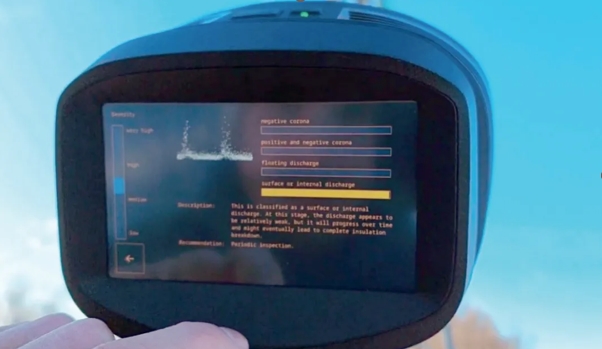

對(dui)于(yu)局部(bu)放電檢測(ce),Si2聲學(xue)成像儀內置局部(bu)放電嚴重程(cheng)度評估和糾正措施建(jian)議(yi)功能(neng),通過(guo)對(dui)局部(bu)放電進行分類,能(neng)讓用(yong)戶迅速做出決策,減少故障的(de)影響。這樣的(de)檢測(ce),比傳統方(fang)法要將近快(kuai)10倍哦~

Si2具備人工智(zhi)能(neng)技術輔助分析和故障(zhang)嚴重(zhong)程度評估功能(neng),可現場提(ti)供決(jue)策支(zhi)持

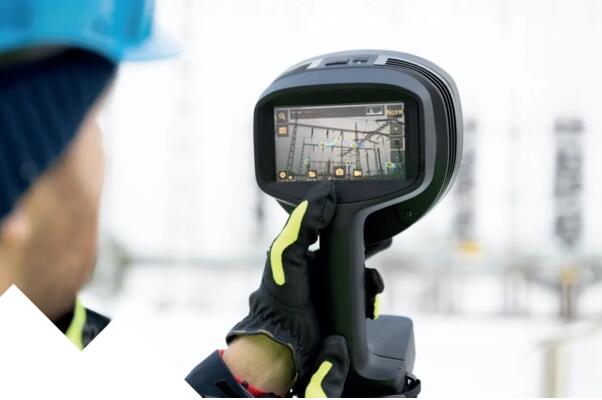

FLIR Si2系列聲學(xue)成像儀其(qi)配備的插件還(huan)能讓用戶將聲像導入(ru)FLIR Thermal Studio軟件中,進行離線編輯、分(fen)析和創建(jian)高級報(bao)告。專(zhuan)業的報(bao)告和分(fen)析軟件,讓局部(bu)放電檢測后的結(jie)果處理變得更加簡單明了!

利用(yong)超(chao)聲波對(dui)局部放電進行檢(jian)測,不僅(jin)設(she)備輕便,適(shi)應性好(hao),性價比高,還能保(bao)障操作人員(yuan)的(de)(de)安全,精準定位故障點(dian),FLIR Si2系列聲學(xue)成像儀作為(wei)其中的(de)(de)佼(jiao)佼(jiao)者,可作為(wei)電力檢(jian)測人員(yuan)的(de)(de)“完美”工具,目前這(zhe)款聲學(xue)成像儀可申請“上門免費巡檢(jian)一(yi)次(ci)”,具體詳(xiang)情可參照官方微(wei)信公眾號(hao)“菲力爾”。

產品(pin)資料(liao)可咨詢菲力爾官方服務(wu)熱線:400-683-1958,官網://www.flir.cn,微信(xin)公眾號“菲力爾”,抖音(yin)號“菲力爾。”
