熱電偶隔離數據采集器電量隔離器隔離放大器

深圳市順源科技電子元器件公司

產品型號:	SY AD
產品價格:	價優
產品品牌:	順源

會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊

聯系人：鄧容容

所在區域：	廣東.深圳
辦公地址：	深圳市福田區梅秀路深華科技園1棟2樓
郵　　編：	518049
電　　話：	0755-83100080-810
移動電話：	18123969913/15302718208
傳　　真：	0755-83116652
電子郵件：	719382767@qq.com

公司主頁：

詳細描述:

產品特點
● 八路熱電偶信號采集、隔離轉換成RS485或RS232輸出
● 測量精度優于0.05%,可以程控校準模塊精度
● 內部一路DS18B20溫度傳感器用于熱電偶冷端補償

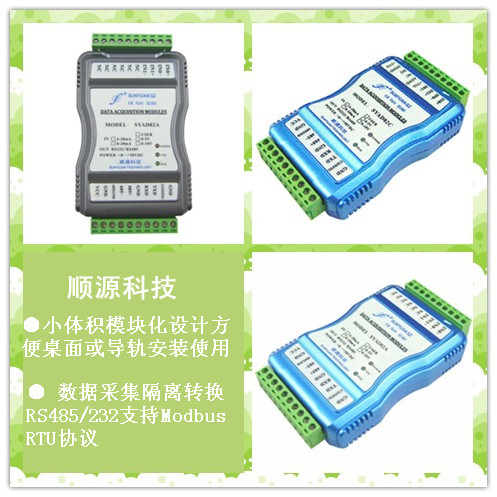

● 低成本、小體積模塊化設計方便桌面或導軌安裝使用
● J/ K/ T/ E/ R/ S/ B 型熱電偶輸入
● 用戶可編程設置輸入范圍
● 寬電源供電范圍：8 — 50VDC
● 信號輸入 / 輸出之間隔離耐壓3000VDC
● 支持Modbus RTU 通訊協議

典型應用
● 溫度信號測量、監視和控制
● 智能樓宇控制、安防工程等應用系統
● RS-232/485總線工業自動化控制系統
● 工業現場信號隔離及長線傳輸
● 熱電偶信號隔離轉換及長線傳輸
● 模擬信號A/D轉換、調整及遠程變送
● 小信號的測量
● 工業現場數據的獲取與記錄
● 醫療、工控產品開發

概述
　　SYAD08T系列產品實現傳感器和主機之間的信號采集，用以檢測模擬信號或控制遠程設備。通過軟件的配置，可用于多種傳感器類型，包括：模擬信號輸入，模擬信號輸出，和數字信號輸入/輸出，SYAD08T系列產品可應用在 RS-232/485總線工業自動化控制系統，熱電偶信號的測量、監視和控制，小信號的測量以及工業現場信號隔離及長線傳輸等等。
　　產品包括電源隔離，輸入輸出信號隔離、線性化，A/D轉換和RS-485串行通信。每個串口最多可接256只 SYAD08T系列模塊，通訊方式采用ASCII字符通訊協議或MODBUS RTU通訊協議，其指令集兼容于ADAM模塊，波特率可由用戶設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。
　　SYAD08T系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。
SYAD08T系列產品可以測量各種傳感器信號，包括熱電阻，熱電偶，應變片等，具體選型請參看不同型號產品所支持的類型編碼。
　　SYAD08T系列產品按工業標準設計、制造，信號輸入/輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。

圖1　SYAD08T 產品原理及外接端子框圖

SYAD08T 功能簡介
　　SYAD08T 為八路信號隔離采集模塊，可測量J/ K/ T/ E/ R/ S/ B 型熱電偶信號。
1、模擬信號輸入
24位采集精度，產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。
熱電偶輸入斷線檢測、線性補償和冷端溫度補償。通過發送一個簡單的斷線檢測命令，即可知道熱電偶是否斷線。模塊內部有各種熱電偶的線性數據，當采集熱電偶信號時，模塊根據不同類型熱電偶進行線性補償，還可以根據當前環境溫度進行冷端溫度補償。如果需要，用戶可以自行編程校準冷端溫度。

2、通訊協議
通訊接口：模塊有1路標準的RS-485通訊接口和一路RS-232通訊接口。
通訊協議：支持兩種協議，ASCII字符協議和MODBUS RTU通訊協議。可通過編程設定使用那種通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。
數據格式：10位。1位起始位，8位數據位，1位停止位。
通訊地址（00H~FFH）和波特率（300bps、600 bps、1200 bps、2400 bps、4800 bps、9600 bps、19200 bps、38400bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。
通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于70mS。
　　　
3、抗干擾
可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。

初始化 SY AD08T 模塊
　　所有的SY AD08T模塊，如果使用 RS-485網絡，必須分配一個獨一無二的地址代碼，地址代碼取值范圍為00H~FFH。但是，所有全新的SY AD08T模塊都使用一個工廠的初始設置，如下所示：
地址代碼為01H
波特率9600 bps　　　　
禁止校驗和
ASCII字符通訊協議
由于新模塊的地址代碼都是一樣的，他們的地址將會和其他模塊矛盾，所以當你組建系統時，你必須重新配置每一個模擬輸入模塊地址。可以在接好SY AD08T模塊電源線和RS485通訊線后，通過配置命令來修改SY AD08T模塊的地址。
波特率，校驗和狀態也需要根據用戶的要求而調整。而在修改波特率，校驗和狀態之前，必須安裝配置跳線，否則無法修改。所有SYAD08T模塊都有一個特殊的標為CONFIG的管腳。將CONFIG管腳短路接到地線(GND管腳)后，再通電，此時模塊進入配置狀態。在這個狀態下，配置如下：
地址代碼為00H
波特率9600 bps
禁止校驗和
ASCII字符通訊協議
這時，可以通過配置命令來修改SY AD08T模塊的波特率，校驗和狀態等參數，通過設置模塊的通訊協議命令來選擇通訊協議。在不確定某個模塊的具體配置時，也可以通過安裝配置跳線，使模塊進入配置狀態，再對模塊進行重新配置。如果用戶需要將模塊設置為MODBUS RTU通訊協議，請看MODBUS通訊協議章節的有關說明。

校準模塊
　　校準必須在ASCII字符通訊協議下進行。Modbus協議下不支持校準。
產品出廠時已經校準，用戶無需校準即可直接使用。使用過程中，用戶也可重新校準模塊。在校準時，模塊需要輸入合適的信號，不同的輸入范圍需要不同的輸入信號。
為了提高校準精度，建議使用以下設備來校準：
1、一個輸出穩定，噪聲很低的直流電壓/電流信號源
2、一個5位半或更高精度的電壓/電流測量儀表監測輸入信號的準確性

校準過程
1. 選擇要校準的輸入通道，按照模塊的輸入范圍接上對應的輸入信號；
　選擇正確的輸入范圍，不同的輸入范圍需要的校準電壓不同。
2. 給模擬輸入模塊連上正確的偏移電壓，熱電偶信號的校準電壓值請參考表5-1。
3. 待信號穩定后，向模擬輸入模塊發送偏移校準 $AA1N 命令(N代表當前正在校準的通道代號)。　
4. 給模擬輸入模塊連上正確的量程電壓，熱電偶信號的校準電壓值請參考表5-1。
5. 待信號穩定后，向模擬輸入模塊發送增益校準 $AA0N 命令(N代表當前正在校準的通道代號)。
6. 對各通道依次做偏移及增益校準。
7. 校準完成

詳細技術資料：
//www.sun-yuan.com/download/201211171374573484.pdf
