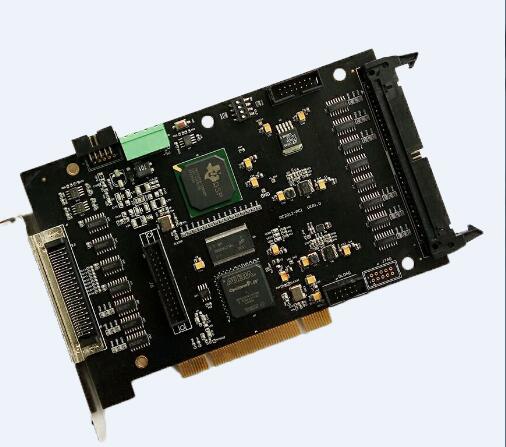

旗眾四軸運動控制卡精準四軸六軸八軸運動控制卡

深圳市旗眾智能科技有限公司

產品型號:	QZMC3004
產品價格:	價優
產品品牌:	旗眾智能

會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊

聯系人：馮小姐

所在區域：	廣東.深圳
辦公地址：	龍崗區翠寶路28號賽格導航科技園
郵　　編：	518000
電　　話：	0755-89455915
移動電話：	18676773598
傳　　真：	沒填
電子郵件：	2549457896@qq.com

公司主頁：

詳細描述:

QZMC3004系列PCI運動控制卡基于PCI總線的高性能4軸伺服/步進控制器，支持一個系統中使用多達16塊控制器控制192路伺服/步進電機。用戶可將動態鏈接庫與相應控制系統所需的數據處理、界面顯示、用戶接口等應用程序模塊集成在一起，構建符合特定應用領域要求的控制系統。

特點：

1、PCI總線，即插即用

2、支持2軸直線圓弧插補，螺旋、橢圓插補

3、支持1-6軸任意直線插補

4、S/T曲線速度規劃

5、支持PVT運動模式

6、支持電子齒輪、電子凸輪功能

7、支持不對稱加減速控制

8、可多次改變目標位置、速度

9、軸運動具有觸發疊加功能

產品規格：

外形尺寸(mm)	200.5×127×11
PCI接口	32-bit, 33MHz
電機驅動器接口	12組，4MHz，差分，兼容RS422
電機相對編碼器接口	8組，8MHz，差分，兼容RS422
電機使能輸出/報警復位信號接口	12組，導通電流10mA
電機報警信號接收接口	12組，接入電阻4.7kΩ
探針高速輸入信號接口	12組，接入電阻4.7kΩ，響應延時＜200ns
可配置輸入接口	共64路輸入，包含12組機械正負限位和原點信號
可配置輸出接口	32路
擴展可配置輸入接口	32路
擴展可配置輸出接口	32路
擴展脈沖輸出	4路
電源接口	24±10%V
5V供電輸出	5±10%V，12路，100mA限流供電（外置編碼器、光柵尺等供電）

QZMC3004系列產品選型


規格		QZMC3004-1	QZMC3004-3	QZMC3004-4
基本功能	控制伺服/步進軸數	4	4	4
	控制模擬量軸數	0	8	8
	數字輸入	108	108	108
	數字輸出	88	88	88
	高速輸入	√	√	√
	高速輸出	√	√	√
	S曲線速度規劃	√	√	√
	2-3軸任意直線插補	√	√	√
	3-6軸任意直線插補	√	√	√
	2軸圓弧插補	√	√	√
	2軸橢圓插補	√	√	√
	脈沖輸出頻率	8M	√	√
	P+D脈沖輸出	√	√	√
	P+P脈沖輸出	√	√	√
	A/B相脈沖輸出	√	√	√
	編碼器反饋輸入通道	0	√	√
	編碼器反饋輸入頻率	8M	8M	8M
	編碼器P+D脈沖輸入	--	√	√
	編碼器A/B相相差脈沖輸入	--	√	√
	編碼器脈沖倍頻	--	√	√
	模擬量輸出通道	8	√	√
	模擬量輸出位數	16	√	√
	模擬量輸入通道	8	√	√
	模擬量輸入位數	12	√	√
	探針信號輸入通道	√	√	√
	軟件限位	√	√	√
	硬件限位	√	√	√
	急停	√	√	√
	輸入鎖存	√	√	√
	回零模式	13	13	13
特殊功能	PLC功能	--	--	--
	連續軌跡	√	√	√
	2軸螺旋插補	√	√	√
	多軸同動	--	√	√
	閉環控制	--	√	√
	在線改變目標位置	√	√	√
	在線改變目標速度	√	√	√
	軸運動觸發疊加	√	√	√
	電子齒輪	√	√	√
	電子凸輪	--	√	√
	手輪	√	√	√
	方形區域限位	√	√	√
	飛行觸發	√	√	√
	圓弧區域限位	√	√	√
	高速計數	√	√	√
	PVT	√	√	√
	反向間隙補償	√	√	√
	螺距補償	√	√	√

產品應用

1、適用于軸數較多、控制復雜的應用場合：半導體加工設備：如固晶機；

2、點膠設備：點膠機；

3、檢測設備：AOI檢測，VFI；

4、微鉆設備：開槽機，磨尖機，套環機；

5、裝配生產線：鎖螺絲機等
