一、背景描述

隨(sui)著(zhu)新能源戰略的部署和實(shi)施，電(dian)動汽車保有量持續攀升，中國電動汽車及充電樁產業迎來了國家戰略層面的力挺。2015年9月23日，國務院常務會議部署加快電動汽車充電基礎設施和城市停車場建設，研究通過了《加快電動汽車充電基礎設施建設的指導意見》,提出到2020年基本建成車樁相隨、智能高效的充電基礎設施體系，新能源車產銷將達到500萬輛，充電樁將達到450萬個。截至今年6月底，中國全國充電樁的總數大概有3萬個左右。換而言之，未來5年內，中國充電樁的總數將乘以150倍！

二、系統需求

充(chong)(chong)(chong)電(dian)(dian)基礎(chu)設(she)施主要包括分散式充(chong)(chong)(chong)換電(dian)(dian)站和(he)各類集中式充(chong)(chong)(chong)電(dian)(dian)樁。由于充(chong)(chong)(chong)電(dian)(dian)設(she)施位置分散，數量龐大(da)，為保證用戶體驗和(he)運營效(xiao)率，必(bi)須要提供充(chong)(chong)(chong)電(dian)(dian)導航、狀態查詢、充(chong)(chong)(chong)電(dian)(dian)預約、費用結算(suan)等(deng)服(fu)(fu)務，而要提供這(zhe)些服(fu)(fu)務，就必(bi)須要對(dui)這(zhe)些充(chong)(chong)(chong)電(dian)(dian)設(she)施進行聯網并構建充(chong)(chong)(chong)電(dian)(dian)智(zhi)能服(fu)(fu)務平(ping)臺(tai)。充(chong)(chong)(chong)電(dian)(dian)樁（站）聯網的具體要求(qiu)如下：

●充電樁（站(zhan)）現場(chang)(chang)經常是利益主體(ti)眾多，溝通、協商困難，所以要求聯(lian)網設備(bei)安(an)裝(zhuang)簡(jian)單，擴容方便，對不具備(bei)有(you)線(xian)通信(xin)條(tiao)件的現場(chang)(chang)采用 GPRS/3G/4G 等方式；

●充(chong)電(dian)樁（站）經(jing)常裸(luo)露(lu)戶(hu)外，現場(chang)環境復雜，所以要求聯網設備(bei)為工業級產品；

●重要站點需(xu)要進行冗(rong)余鏈路設計，聯網(wang)設備需(xu)要支持有線、無線備份；

●充電(dian)樁(zhuang)（站）位(wei)置分(fen)散，數量眾多(duo)，聯(lian)網(wang)設備(bei)必須支持遠(yuan)程集(ji)中監控，批量管(guan)理。

針(zhen)對充(chong)電樁(zhuang)(zhuang)（站）聯(lian)網需求，廈門物通博聯(lian)網絡(luo)技術(shu)股份有限公司（以下簡稱物通博聯(lian)）憑借自(zi)身(shen)在設備(bei)聯(lian)網領域的技術(shu)優勢,推(tui)出(chu)充(chong)電樁(zhuang)(zhuang)（站）智能聯(lian)網方案(an)。

三、解決(jue)方案介紹

針對不同的充(chong)電設施及客戶需(xu)求，物通博(bo)聯提供(gong)差異化的解決(jue)方案。

(1)針(zhen)對分(fen)散式充(chong)電樁

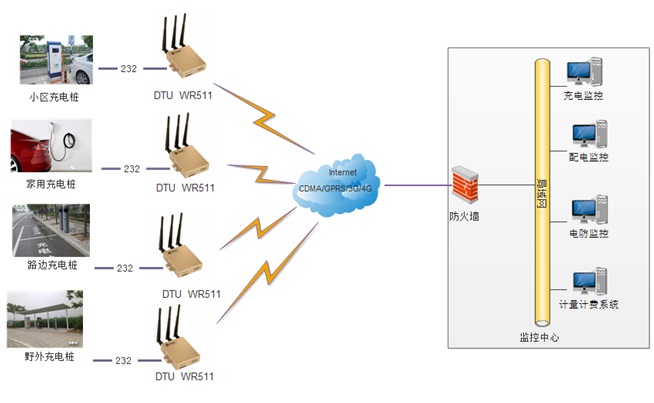

對于居民區(qu)或單位停車場等場所(suo)的分散式充(chong)電(dian)(dian)樁，采用(yong)物通(tong)博聯工(gong)業(ye)級無線(xian)數(shu)據終(zhong)端 (DTU)進行(xing)聯網。充(chong)電(dian)(dian)樁控(kong)制板與 DTU 通(tong)過(guo)串口相連，無線(xian)數(shu)據終(zhong)端DTU通(tong)過(guo)運(yun)(yun)營(ying)商的 GPRS/3G/4G網絡自動撥號聯網，并(bing)與充(chong)電(dian)(dian)運(yun)(yun)營(ying)企(qi)業(ye)的監(jian)控(kong)運(yun)(yun)營(ying)中心建立連接，從而搭建充(chong)電(dian)(dian)設施與監(jian)控(kong) 運(yun)(yun)營(ying)中心之間的透(tou)明通(tong)道。系統(tong)網絡拓撲如(ru)下：

 (2)針對集中(zhong)式充換電(dian)站或群(qun)充電(dian)系統

對于公交、出租(zu)、環(huan)衛、物流以及高速公路(lu)等(deng)公共服務領域的充電基礎設施，一般以建設集中式充換電站為主，或(huo)者有些充電運營企業采用(yong)箱變等(deng)技術推出群智能充電系統。在(zai)這種數據量(liang)大，安全性要(yao)求(qiu)更(geng)高(gao)，或者需要(yao)更(geng)多產(chan)品應(ying)用以(yi)及服務的(de)(de)大型充(chong)電樁(zhuang)產(chan)品上，路(lu)由(you)器是個更(geng)好的(de)(de)選擇。與DTU組成的(de)(de)充(chong)電樁(zhuang)網(wang)絡(luo)相比，用路(lu)由(you)器組成的(de)(de)網(wang)絡(luo)能(neng)(neng)夠為充(chong)電樁(zhuang)提(ti)供更(geng)高(gao)速，安全，穩(wen)定(ding)的(de)(de)聯(lian)網(wang)以(yi)及數據傳輸通道，同時也能(neng)(neng)夠提(ti)供更(geng)多的(de)(de)網(wang)絡(luo)服務。

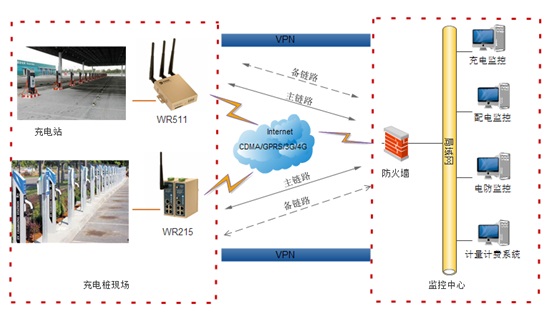

物通博聯(lian)提供工業(ye)級路(lu)由器(qi)產品實現(xian)充(chong)電設施的(de)聯(lian)網(wang)。集中(zhong)式充(chong)電站(zhan)的(de)各(ge)充(chong)電樁(zhuang)采用以太(tai)網(wang)方(fang)式組成局域網(wang)，然(ran)后通過(guo)工業(ye)路(lu)由器(qi)作為統(tong)一的(de)網(wang)關(guan)連(lian)接(jie)專(zhuan)網(wang)或 Internet，并最終與充(chong)電運營企業(ye)的(de)監(jian)控運營中(zhong)心建立連(lian)接(jie)，實現(xian)充(chong)電設施與監(jian)控運營中(zhong)心之(zhi)間的(de)雙(shuang)向數據傳輸。系統(tong)拓(tuo)撲(pu)如(ru)下(xia)：

(3)針對 Wi-Fi 覆蓋需求(qiu)

有些充(chong)電(dian)運營(ying)商除(chu)了搭建(jian)基礎的(de)(de)運營(ying)服務(wu)系統(tong)外(wai)，還想在充(chong)電(dian)設施(shi)現(xian)場提供免費Wi-Fi聯網服務(wu)，讓(rang)電(dian)動汽車(che)車(che)主在等待充(chong)電(dian)的(de)(de)時候可(ke)以享受免費 Wi-Fi 聯網等增(zeng)值服務(wu)。對于這種需求，物通(tong)博聯可(ke)以提供一整套(tao)智能(neng) Wi-Fi 服務(wu)系統(tong)。

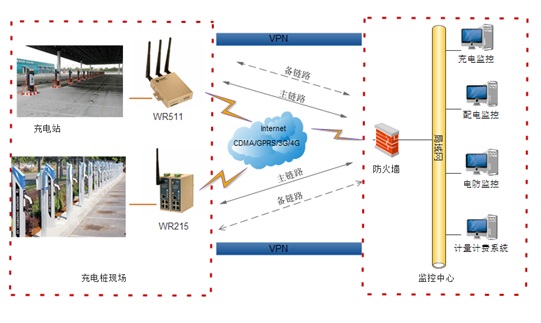

系統(tong)拓(tuo)撲圖如(ru)下(xia)：

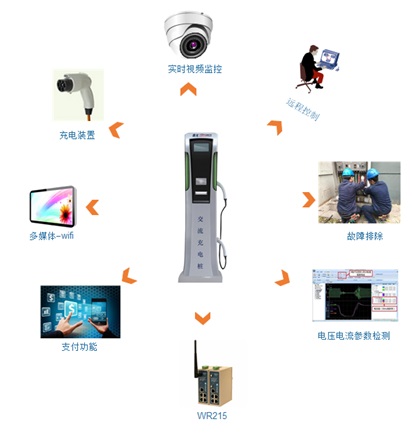

四．系統功能：

1、遠(yuan)(yuan)程(cheng)監控(kong)管理：通過遠(yuan)(yuan)程(cheng)接(jie)入網絡監控(kong)系統可以實時或者定時監控(kong)充電(dian)(dian)樁(zhuang)的電(dian)(dian)壓、電(dian)(dian)流(liu)、功率、開關等運行參數，通過遠(yuan)(yuan)程(cheng)控(kong)制(zhi)充電(dian)(dian)開關以及修改(gai)充電(dian)(dian)樁(zhuang)的參數。

2、故障管(guan)理(li)：可(ke)以實(shi)時監控充(chong)電樁的運行(xing)狀(zhuang)態(tai)以及(ji)故障情況，一旦(dan)出現(xian)故障告警，可(ke)以遠程進(jin)行(xing)處理(li)或者派人到現(xian)場(chang)進(jin)行(xing)維修；

3、提供豐(feng)富(fu)的APP應用(yong)基礎(chu)：通(tong)過將充(chong)電(dian)樁(zhuang)接入網管中心，提供基礎(chu)數據(ju)，充(chong)電(dian)樁(zhuang)廠商或(huo)者(zhe)第三方軟件公司就可以(yi)開發各種(zhong)應用(yong)APP，可以(yi)實(shi)現包括GSI充(chong)電(dian)樁(zhuang)位(wei)置(zhi)查詢、預約充(chong)電(dian)、充(chong)電(dian)提醒(xing)以(yi)及在線付費等在線功能；同時還可以(yi)收集(ji)用(yong)戶的交易數據(ju)以(yi)及用(yong)戶行為習慣(guan)信息，實(shi)現大數據(ju)整合；

4、WIFI覆蓋(gai)：提供(gong)充電樁周邊區域的WIFI覆蓋(gai)；同時可以(yi)(yi)(yi)推送廣告以(yi)(yi)(yi)及微(wei)信服務(wu)推送等(deng)功能(neng)服務(wu)；配套的M2M管理(li)平臺，可以(yi)(yi)(yi)分析用戶上網(wang)行為、流(liu)量以(yi)(yi)(yi)及行為進行統計(ji)；

5本地(di)多(duo)媒(mei)體服務：車主在等待充(chong)電的同(tong)時可(ke)以觀看本地(di)視頻(pin)、音樂(le)以及新聞等內(nei)容，輕松打(da)發充(chong)電時光(guang)；

6、實(shi)時(shi)視(shi)頻監控：采(cai)用視(shi)頻監控系統，可以(yi)實(shi)時(shi)監控充電樁(zhuang)周邊狀況(kuang)以(yi)及(ji)道(dao)路的情況(kuang)，為城市管(guan)理(li)部門提供(gong)服務。
