城市燃氣場站監控系統解決方案

1 項目概述

隨著溫室效應加劇，全球對環境保護和低碳減排越來越重視，加劇了對清潔能源的需求，燃氣作為清潔能源越來越受到青睞。2009年11月26日，中國正式對外宣布控制溫室氣體排放的行動目標，決定到2020年單位國內生產總值二氧化碳排放比2005年下降40%—45%。為實現這一戰略目標，各地區政府正在加快能源結構調整步伐，推動國內綠色能源、清潔能源和低碳能源的利用。

天然氣場站監測系統是供氣系統正常運行的基本保證，這將直接影響到城鎮居民生活、工礦企業生產以及其它公共設施的正常運轉，其經濟效益和社會效益是非常明顯的。

為了保證燃氣的正常供應，燃氣門站建設需求也日益高漲。

2 系統整體結構

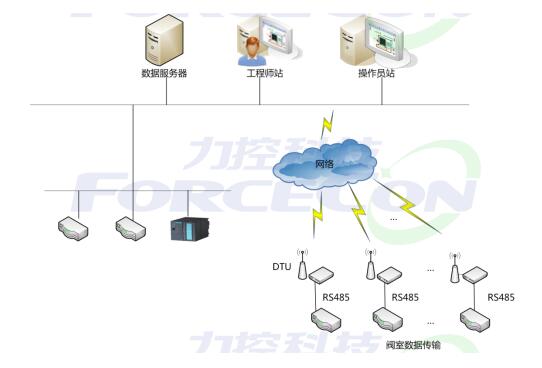

2.1 系統拓撲圖

2.2 系統介紹

2.2.1 數據服務器

如上圖所示，數據服務器的功能是負責處理、存儲、管理從控制系統傳送來的實時數據，同時又為網絡中的其它服務器和工作站提供實時和歷史數據。數據服務器是控制網絡中的報警、趨勢、報表等的數據服務器，也是本系統的數據處理中心，它將擔負整個系統的實時數據的采集、存儲和處理，是整個系統的數據集散地。

數據服務器配置力控Forcecontrol產品。Forcecontrolv是根據大型工廠遠程監控的需要采用多種“模型與軟數據庫總線”技術進行系統設計，支持遠程部署，在線修改參數，適合多人協作開發，根據實際需要，可按照歷史服務器、事件服務器、報警服務器、Web服務器、企業門戶等等多種應用模式進行系統配置，適合大型SCADA系統和企業生產信息化的監控與調度應用。

1) 服務器硬件配置

CPU 四核2.0G以上，內存4GB以上，硬盤1T以上；

2) 服務器軟件配置

Forcecontrol 工業通用監控組態軟件

commserver組件授權；

2.2.2 工程師站

工程師工作站是系統工程師的重要操作平臺，同時也可兼作系統的操作員工作站。系統工程師可以通過該工作站對計算機系統的應用軟件及數據庫等進行維護和修改，包括對各站點程序修改及下載、SCADA系統的診斷、網絡的監視和管理等，同時還可以對SCADA系統進行再開發及分發。

1) 服務器硬件配置

CPU雙核2.0G以上，內存2G以上，硬盤80G以上；

配備獨立顯卡

2) 服務器軟件配置

Forcecontrol 標準版；

2.2.3 操作員站

操作員工作站是操作員與控制系統和服務器、工程師站人機接口，它在調度中心計算機監控系統中作為客戶機，操作員通過它可以詳細了解系統設備運行狀態，并下達調度控制指令；操作員工作站通過以太網與服務器互連并交換信息。

1) 服務器硬件配置

CPU雙核2.0G以上，內存2G以上，硬盤80G以上；

配備獨立顯卡

2) 服務器軟件配置

Forcecontrol 標準版；

3 系統功能

3.1 實時生產數據監測

實時采集監測門站操作運行過程中的工藝參數如壓力、溫度、流量、瞬時值、累積值、計劃值等，可選用表格顯示或條形圖顯示，還可進行組顯示、特定顯示等。

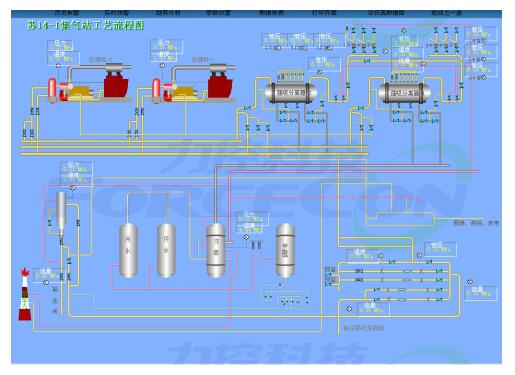

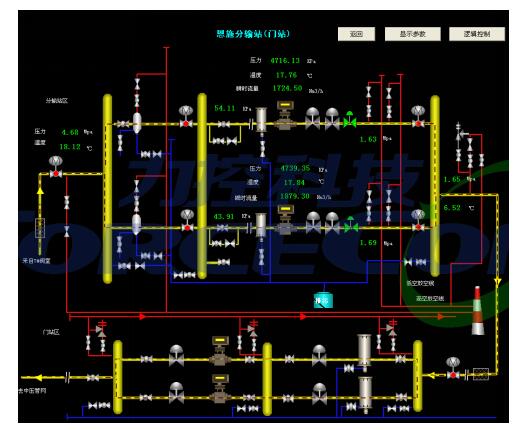

3.2 動態顯示工藝流程

利用生產數據實時監測以及軟件強大的繪圖工具可以根據用戶的要求，隨心所欲地繪制三維動態工藝流程畫面，將整個工藝流程直觀地在計算機上顯示出來。可以看到相關開關量、設備的運行/停止、模擬量的實時變化等，圖形目標的前景色、背景色及目標的動態移動方向均可任意指定，并可動態變化。

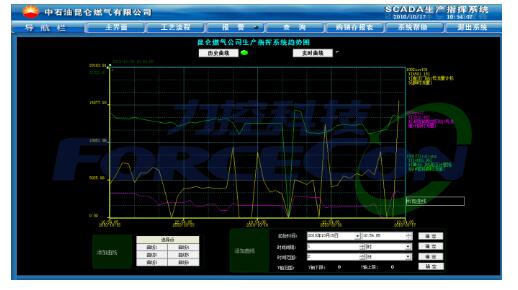

3.3 實時和歷史數據趨勢圖、棒狀圖顯示

歷史趨勢：根據用戶的需要我們可以將相關的監控點數據生成歷史趨勢圖。通過歷史趨勢，用戶可以查看以前特定某段（點）時間的歷史圖形記錄，可以查找故障發生的時間，變化趨勢，從而找出系統的故障原因。

實時趨勢：同樣可以生成實時趨勢圖，用于分析模擬量參數（如流量、溫度、壓力等）的變化趨勢，以更好地讓操作人員掌握系統參數的變化趨勢，使系統保持最佳運行。

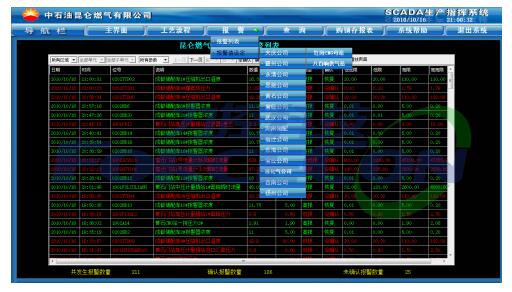

3.4 報警和事件管理

對于監控站的設備或系統部件故障報警、診斷報警等，管理軟件能自動處理。對工藝過程報警管理軟件進行報警組態后自動處理。系統對任一報警可以用監控站內置喇叭發出聲報警，也可以用將重要參數報警組態為報警出現時輸出到某個數字量輸出點，以驅動外接音響。對于每個報警可以組態為報警發生時系統自動切換至報警參數所在畫面，同時在報警提示行以醒目的顏色顯示報警信息。

每個報警可以組態是否需要打印及打印風格，工作站上顯示的報警處均帶有日期和時間，同時對報警參數恢復的日期和時間同樣進行顯示和記錄。對于每個報警類型組態的方法是在報警組態的對話框內完成的。報警和打印的時間分辨率最高為1秒。

報警詳細內容如下：

報警/事件具有優先顯示權，除在流程上單點顯示外，還報警或事件狀況列表顯示，表中至少包括標志符（位號）、數值、說明、時間（年、月、日、時、分、秒）、位置等。

報警具有容易引起警覺的聲響輸出，具有語音提示功能；報警顯示可由操作員抑制或消除；對過程變量超限數值應給出警告、危險二級報警。

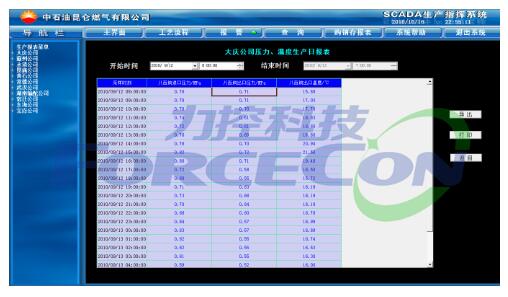

3.5 報表生成和打印

報表格式可以根據生產的實際要求，通過監控軟件與EXCEL電子表格的動態鏈接，任意定義各類表格及其格式，如班報表、日報表、月統計表，甚至年統計表等等。并且可以統計每一個報表的最大、最小值，做出相應的棒圖、趨勢圖、X-bar圖等數據分析方案，使整個管網運行、設備優化和企業管理進入全面量化控制過程。利用定時打印設置功能，可以設置定時自動打印各類報表，也可以根據需要人工干預，隨時打印所需報表。

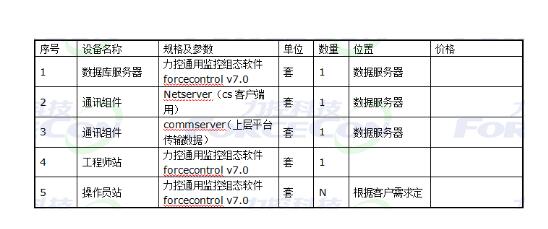

4 系統軟件清單
